一、旁孔透射法检测原理
旁孔透射波法是通过在既有建筑物基桩旁施打检测孔，在孔中利用检波器逐点检测由结构体激发的应力波（向桩侧土透射的部分）到达的时间，分析各测点应力波初至时间和幅值大小，达到检测桩长和桩身完整性的目的。
当应力波在桩身中传至存在波阻抗变化的缺陷部位时，由于应力波在缺陷处波能量的吸收和损耗，使透射波到达孔中传感器的时间较正常混凝土慢，反映在首波往后移，而当应力波传至桩底地层时，由于土层波速远低于混凝土波速而反映在波列图中的首波波列形成明显的拐点，由此可以根据波列的波形、波幅及拐点确定桩身完整性及桩底的部位。

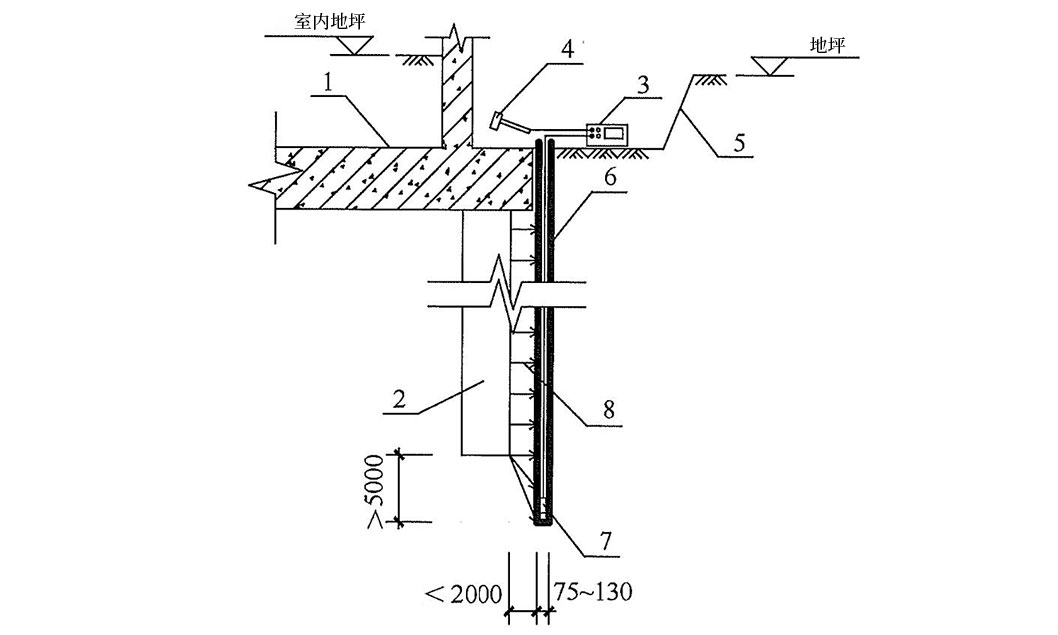

旁孔透射法检测桩身完整性示意图
1—既有建筑基础；2—基桩；3—信号分析仪；4—激振锤；5—试坑壁；6—测管；7—检波器；8—透射波
二、适用范围
桩顶与基础和上部结构相连、桩头隐蔽，超声波、低应变、取芯等方法不适用的摩擦桩检测；在建工程基础顶部不能进入或者桩太长、太细、变径程度大（竹节桩、支盘桩等）不能应用回波法进行测试时。
三、检测依据
1、JGJ/T 422-2018 《既有建筑地基基础检测技术标准》
2、CJJ/T 7-2017 《城市工程地球物理探测标准》
3、DB 33/T 1127-2016 《基桩完整性检测技术规程》
4、DBJ/T 15-191-2020 《既有建筑地基基础检测鉴定技术规范》
5、T/CECS G:J58-01-2025 《公路既有桥梁基桩缺损状况无损检测技术规程》
四、检测要点
1、测试孔宜设置在距基桩外侧边缘不大于2.0m（CJJ/T 7-2017）的土中，倾斜度不应大于0.5%；
2、测试孔成孔孔径宜不小于75mm，测试孔深度宜超过预估桩长5m；
3、测试孔内下入PVC测管，PVC测管内径应大于井中检波器外径（常规35mm）10-20mm，测管下端封闭、上端加盖，管口高出地面（或水面）不宜小于0.5m，测管与周围土层之间需密实填充；
4、检查PVC管的畅通情况，孔中传感器应能在测管全程范围内升降顺畅；
5、测试时孔内应注满清水作为耦合剂，将孔中传感器放到测试孔孔底，按每50cm的采样间距从下往上进行测量；
6、通过锤击桩产生压缩波，记录振动波形；
7、记录并实时显示深度-透射波初至时-透射波振动波形的图像。
五、检测数据分析
1、综合利用波速、波幅、频率和钻孔资料进行分析；
2、资料处理应在记录编辑后拾取初至时间，绘制时深曲线，识别曲线拐点；孔深大于30m时应进行孔斜校正；
3、资料解释时，应按任务要求进行人土深度计算、桩身完整性判定等。

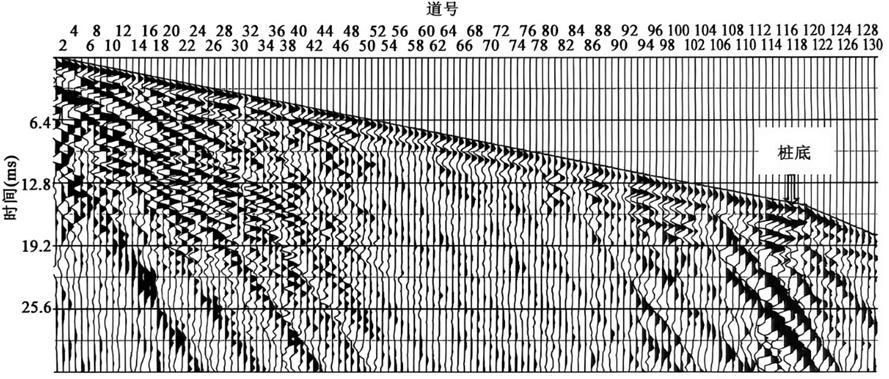

完整桩旁孔测试波列图
六、注意事项
1、测试孔与被测基础之间的水平距离大于1.0m时应根据CJJ/T 7-2017《城市工程地球物理探测标准》修正桩长。
2、旁孔透射波法是较为成熟的既有基础探测方法，跨孔弹性波CT、旁孔雷达法及桩侧应力波成像法也可进行既有基础的检测，可根据项目情况选用或进行比对验证。
