每年“七下八上”主汛期，建筑的防水能力都会成为热门话题。今天以民用建筑常用的聚氨酯建筑防水涂料为例，结合真实送检案例，从检测机构视角拆解标准核心要求与常见质量漏洞。
目前聚氨酯防水涂料检测判定依据以 GB/T 19250-2013《聚氨酯防水涂料》为主，标准对材料外观、固体含量、拉伸强度等均设置了硬性门槛，出厂检验项目如下：

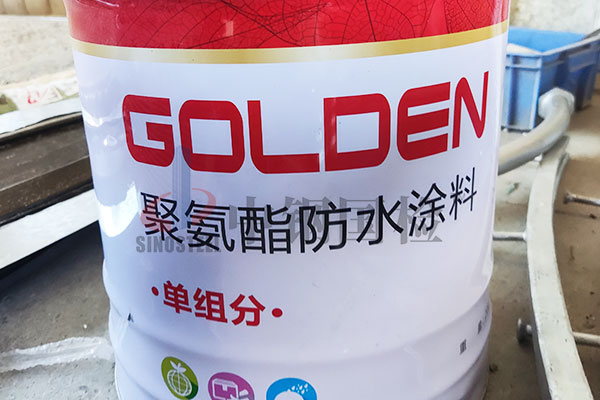

在近期的检测工作中，我们遇到了一款极具代表性的911聚氨酯防水涂料：常温基础性能看似达标，一经热处理，多项指标翻车。
| 检测项目 | 单位 |
技术 要求 |
检测 结果 |
单项 判定 |
| 断裂伸长率 | % | ≥500 | 549 | 合格 |
|
热处理 （80℃×168h） 断裂伸长率 |
% | ≥450 | 264 | 不合格 |

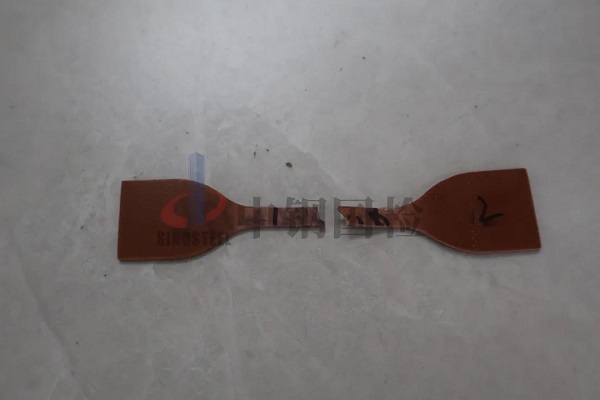

从检测结果来看，这款涂料的部分指标表现合格：样品断裂伸长率检测结果为549%，高于标准500%的最低限值，说明材料初始弹性、延展性符合基础施工要求，该项检测合格。
但热处理后，材料的质量短板彻底暴露：试样的断裂伸长率仅为264%，远低于标准≥450%的要求。这意味着该涂料在屋面长期高温后，弹性会大幅失效，极易出现防水层开裂、破损，引发屋面漏水。
| 检测项目 |
技术 要求 |
检测 结果 |
单项 判定 |
|
热处理 （80℃×168h） 低温弯折性 |
-30℃ 无裂纹 |
3个试样 均有裂纹 |
不合格 |
同时热处理后还暴露出另一个问题，标准要求热处理后的低温弯折性检测在-30℃情况下，无裂纹，检测结果显示3个试样均有裂纹，该项检测也不合格。
| 检测项目 | 单位 |
技术 要求 |
检测 结果 |
单项 判定 |
| 拉伸强度 | MPa | ≥2.00 | 1.38 | 不合格 |
|
热处理 （80℃×168h） 拉伸强度保存率 |
% | 80~150 | 140 | 合格 |
值得一提的是，这批次试样出现一个较为典型的现象：
热处理后，拉伸强度保持率在140%，处于标准要求的80-150合格区间。但拉伸强度检测结果是1.38MPa，低于标准最低要求2MPa。
拉伸强度反映的是涂膜的抗拉能力，不反映长期使用后的性能变化，而热处理后拉伸强度保持率反映出高温加速老化之后，强度保留比例。
简单理解就是，该批次试样虽然经长期高温后自身的拉伸强度保留水平较好，但自身基础拉伸强度并未达标。由此可见，两项检测项目名称相似，但是检测的维度各不相同，二者不可相互替代。
本次送检案例提醒我们，屋面防水材料的验收，不能只核查常温基础性能，按照GB/T 19250-2013重点关注热处理老化、低温弯折、长期透水等耐久性能，切勿仅凭单项合格数据判定材料合格。
中钢国检为您推荐实例解析防水涂料质量问题，防范质量翻车。我们将将随时为你解答关于产品和服务的疑问，同时你还可以了解检测小知识其它信息或浏览常见问题。
