在日常道路养护和工程质量控制中，我们经常遇到这样的情况：一条路用了没几年，出现了横向裂缝、车辙、坑槽等各种问题。很多人第一反应是“沥青质量不行”。但实际上，不同的路面病害，对应着沥青材料不同的性能短板。检测时“眉毛胡子一把抓”，往往找不到病。
一、横向裂缝、低温开裂——温度敏感性指标不合格的后果
这类裂缝通常发生在冬季或气温骤降时，裂缝方向垂直于行车方向，或者呈不规则的块状。根本原因是沥青在低温下变硬变脆，无法抵抗温度收缩产生的拉应力。
针入度与针入度指数：针入度反映沥青软硬程度，针入度指数（PI）评价温度敏感性。如果针入度过小，则沥青过硬，低温下无法适应温度收缩；PI值过低，则温度敏感性高，夏天变软、冬天变脆。两者不合格的直接后果是路面在温差交替中频繁开裂，缩短使用寿命。

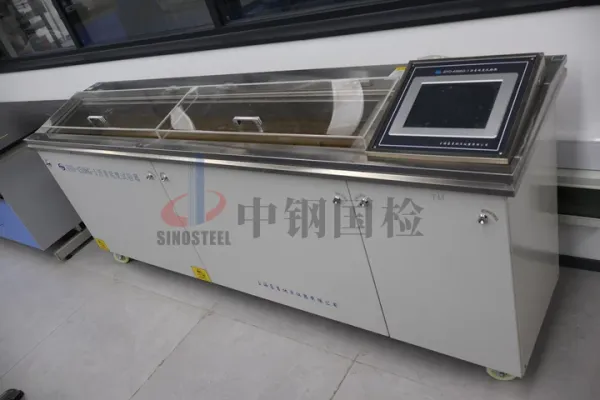

延度：尤其低温延度直接体现沥青的变形能力。延度不合格意味着沥青在低温下几乎没有延伸性，一旦温度骤降，路面就会产生贯穿性裂缝，且裂缝发展速度快，后期修补成本高。

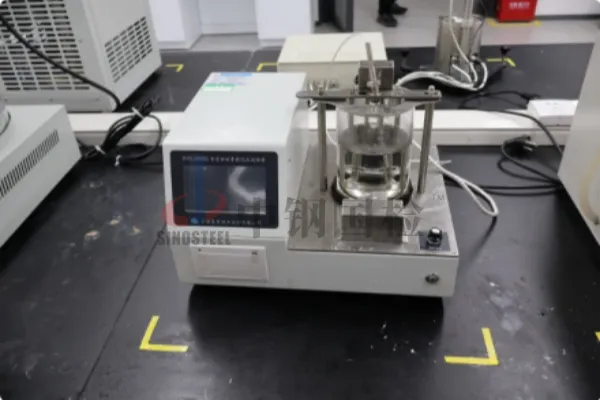

软化点：软化点过低虽然看似有利于低温，但实际中常伴随高温稳定差，易出现车辙。如果软化点过高而延度不足，则低温开裂风险剧增。
密度与相对密度：这两个指标用于配合比设计和质量控制。密度异常可能意味着沥青中含有过多杂质或气泡，影响整体密实度和耐久性，间接加剧低温开裂。
二、龟裂（疲劳裂缝）——老化指标不合格的后果
龟裂也叫网状裂缝，形状像乌龟壳上的纹路，通常出现在轮迹带附近。这是因为沥青路面在反复车辆荷载作用下，产生了疲劳老化损伤。
质量变化过大（超过规范限制）：说明沥青中含有易挥发组分，施工时大量散失，导致路面早期催化。
残留物针入度比过低：老化后沥青变得过硬，失去柔性，在荷载作用下极易产生疲劳裂缝。
软化点增值过大：老化后软化点急剧升高，表明沥青严重硬化，抗疲劳能力直线下降。
60℃黏度比过高：老化后黏度大幅增加，沥青变稠变脆，无法有效缓冲车辆冲击，裂缝迅速扩展。
老化后延度大幅降低：直接表现为路面在通车后短期内出现龟裂，且裂缝逐年加密。
三、车辙、泛油、拥包——黏度指标不合格的后果
这类病害多发生在夏季高温时段，尤其在重载交通路段。车辙是轮迹带的纵向凹陷，泛油是沥青上浮到表面形成油膜，拥包则是路面局部隆起。
软化点：软化点低是最直接的致因。夏季路面温度可达60~70℃，软化点低于此温度的沥青会软化流动，在重载碾压下形成车辙或泛油。
标准黏度（沥青标准黏度计法、恩格拉黏度计法）：主要用于稀释沥青和乳化沥青的质量控制。标准黏度不合格会导致喷洒或拌和时黏度不适，影响粘结效果，轻则泛油，重则路面脱层。

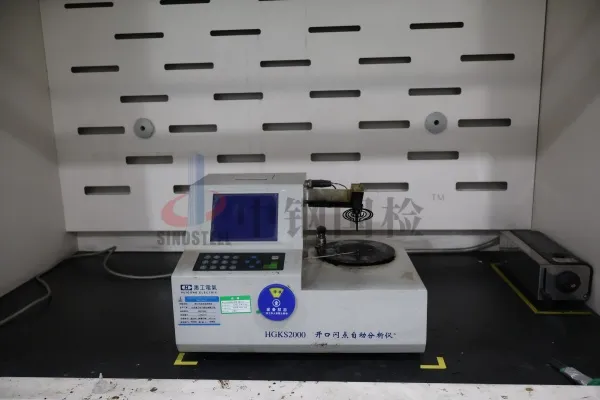

闪点与燃点：闪点过低意味着沥青中含有过多轻质组分，在加热施工时存在火灾隐患，同时这些轻质组分在服役期会快速挥发，导致沥青过早老化变硬，间接引发车辙和裂缝。
四、松散、坑槽、集料剥落——黏附性与纯度指标不合格的后果
这类病害通常与水的侵入有关。雨水渗透到沥青与集料的界面，破坏了二者之间的粘结力，导致集料脱落，进而形成坑槽。
沥青与粗集料的黏附性：这是最直接的抗水损害指标。黏附性等级低于规范要求，意味着沥青与石料在水的作用下容易剥离，路面遇水后集料脱落，迅速发展成坑槽。尤其在多雨地区，黏附性不合格是路面早期水毁的首要原因。
溶解度：溶解度反映沥青中有效成分的含量。溶解度偏低说明沥青中含有较多矿物质或不溶杂质，这些杂质削弱了沥青的粘聚力，使混合料松散，抗水损害能力大幅下降。
蜡含量（裂解蒸馏法）：蜡含量过高会降低沥青与集料的粘附性，同时使沥青在低温下变脆、高温下变软。蜡含量超标的路面，夏季易泛油，冬季易开裂，且水稳定性极差，坑槽出现频率明显高于正常路段。
密度与相对密度：密度异常往往伴随着孔隙率偏差，导致水更容易渗入沥青膜内部，加速水损害进程。
五、总结
每一项检测指标都不是孤立的数字，它们对应着路面在特定工况下的表现。针入度、延度、软化点决定了沥青的基本温度适应性；老化指标揭示了沥青的耐候寿命；黏度指标控制了施工质量和高温稳定性；黏附性和溶解度守护着路面的抗水能力；闪点、蜡含量则影响着安全性和改性效果。遇到路面病害时，先判断属于哪一类问题，再针对性的选择检测项目，避免盲目检测浪费资源。
中钢国检为您推荐路面出现开裂、车辙等病害，快看是不是沥青质量有问题。我们将将随时为你解答关于产品和服务的疑问，同时你还可以了解检测小知识其它信息或浏览常见问题。
