风电机组混塔锚具静载锚固及载荷传递检测—符合GB/T 14370标准如何检测

风电机组混塔锚具静载锚固及载荷传递检测—符合GB/T 14370标准如何检测
2026.07.03
|
作者:中钢国检
|
在手机上查看
问题详细描述

风电机组混塔锚具静载锚固及载荷传递检测—符合GB/T 14370标准如何检测?

问题回复:

随着风电机组单机容量不断攀升,钢混组合塔筒(混塔)因结构刚度大、经济性好,已广泛应用于陆上高塔风电项目。混塔的安全运行离不开可靠的预应力锚固体系,而锚具的静载锚固性能和载荷传递性能是其核心质量指标。中钢国检依据GB/T 14370标准,为风电机组混塔锚具提供专业的静载锚固及载荷传递检测。

1锚具

一、检测背景和意义

混塔结构中,预应力锚具承担着将数十根钢绞线的张拉力稳定传递给塔筒混凝土的关键任务。若锚具静载锚固性能不达标,可能导致预应力损失、锚具滑移甚至锚固失效,严重威胁风电机组结构安全。

GB/T 14370《预应力筋用锚具、夹具和连接器》对锚具的静载锚固性能和锚固区传力性能提出了明确要求,是混塔锚具质量控制的基本依据。

二、静载锚固性能检测

检测内容

静载锚固性能检测是评估锚具在静力拉伸作用下能否有效锚固预应力筋的核心试验。

检测方法

将锚具与预应力筋组装成完整的锚固单元,安装于试验机。

分级施加拉力,从初始荷载逐步增加至预应力筋抗拉强度标准值的80%以上。

全程测量锚具和预应力筋的位移,计算锚固效率系数。

观察锚具各部件(锚板、夹片等)是否出现异常变形或破坏。

判定标准

锚固效率系数ηa ≥ 0.95

总应变εapu ≥ 2.0%

试验过程中锚具各部件不应发生断裂或影响使用的变形

三、载荷传递(锚固区传力性能)检测

检测目的

验证锚具能否将预应力荷载有效传递至混凝土,且锚固区混凝土不会因局部承压而开裂或破坏。

检测方法

制备包含锚具和混凝土锚固区的完整试件,配筋和混凝土等级应与实际工程一致。

分级加载至规定试验荷载,每级荷载持荷一定时间。

监测锚下混凝土裂缝开展情况、混凝土应变及锚具位移。

加载至破坏时记录极限荷载和破坏模式。

判定标准

加载过程中锚固区混凝土裂缝宽度不超限值

破坏模式应为预应力筋断裂或锚具正常破坏,而非锚固区混凝土先于预应力筋失效

荷载传递效率满足标准要求

锚具检测报告-案例

中钢国检作为老牌第三方检测机构,深耕行业40余年,其拥有非常丰富的锚具检测经验,下面是某单位委托中钢国检做的锚具、夹片、连接器检测,客户共委托了2项检测项目指标,每项邮寄送检了3组样品,详细内容如下:

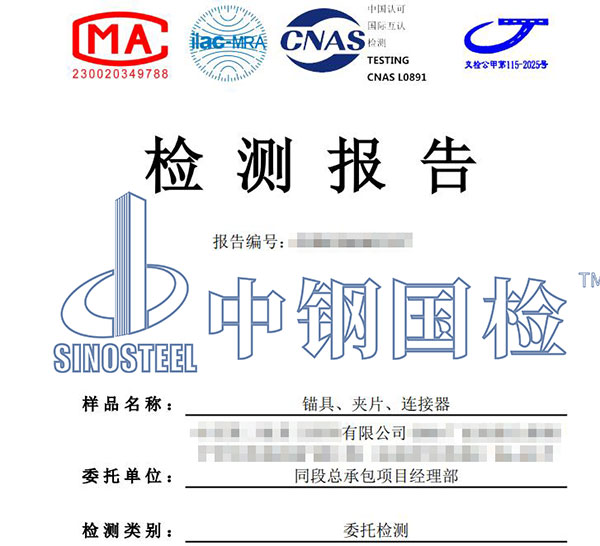

163.1锚具

样品名称:锚具、夹片、连接器

来样方式:邮寄

规格型号:M15-5BG

样品数量:锚固区传力性能 3 组, 静载锚固性能 3 组

代表数量:440 件

检测依据:1.GB/T 14370-2015《预应力筋用锚具、夹具和连接器》。

判定依据:GB/T 14370-2015《预应力筋用锚具、夹具和连接器》

检测项目:1.锚固区传力性能,2.静载锚固性能。

主要设备名称及编号:1.静载锚固试验机(检 W313);2.数显压力试验机(检 H417);3.钢直尺(检 WL110);4.游 标卡尺(检 HL305);5.裂缝综合测试仪(检 H363);6.钢卷尺(检 WL212);7.液压式压力 试验机(检 W118)。

163.2锚具

检测结论:送检样品所检项目符合 GB/T 14370-2015 标准要求。

以上就是中钢国检根据客户委托的样品检测项目结果,出具的锚具检测报告,报告加盖了CMA、CNAS等资质印章,具备法律效力,在中钢国检官网和国家质量监督局均线上可查,全国认可,用途广泛。

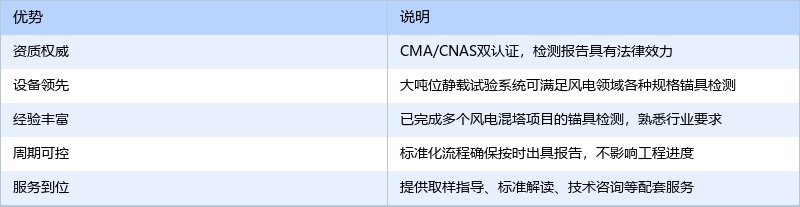

四、中钢国检的服务优势

254.4

中钢国检以科学、公正、准确为宗旨,助力风电行业高质量发展。欢迎联系中钢国检,为您的混塔锚具提供权威检测保障。

综上,中钢国检是专业第三方检测机构,提供锚具全面检测服务,并且中钢国检检测服务覆盖全国,各个地区客户可就近选择检测站和实验室。同时,中钢国检支持邮寄、上门取样和现场检测等多个送检方式,线上委托,检测方便快捷,一般3-7天即可出具正规检测报告。若您有锚具或其他检测需求,均可随时咨询中钢国检,与工程师沟通具体的检测样品及检测项目指标,并获取优惠报价。
