风电塔筒混塔锚具荷载传递检测 EAD 160004-00-0301 试验方法与检测项目有哪些?

风电塔筒混塔锚具荷载传递检测 EAD 160004-00-0301 试验方法与检测项目有哪些?
2026.07.03
|
作者:中钢国检
|
在手机上查看
问题详细描述

风电塔筒混塔锚具荷载传递检测 EAD 160004-00-0301 试验方法与检测项目有哪些?

问题回复:

欧洲技术评定文件EAD 160004-00-0301是国际上风电混塔后张拉预应力锚具荷载传递性能检测的重要技术依据。随着国内风电项目对混塔方案的大规模采用,越来越多的业主和设计院要求锚具供应商按照EAD标准进行荷载传递试验。中钢国检已具备完整的EAD 160004-00-0301检测能力,下面详细介绍试验方法和检测项目。

一、EAD 160004-00-0301标准简介

EAD 160004-00-0301全称为《后张拉预应力构件中锚具的荷载传递性能测试》,是欧洲技术评定组织(EOTA)发布的用于预应力锚具荷载传递性能评定的技术文件。该标准针对的是混塔结构中承受大吨位预应力的后张拉锚固体系,重点评估锚具将预应力荷载传递至混凝土的力学行为。

二、试验方法

EAD 160004-00-0301规定的荷载传递试验方法主要包括以下步骤:

1. 试件设计与制作

试件应模拟实际混塔锚固区的几何构造和配筋形式。

混凝土强度等级、配筋率、锚具型号应与实际工程一致。

试件需包含完整的锚具—预应力筋—混凝土锚固区系统。

2. 加载方案

采用分级加载方式,从初始荷载分段递增至规定荷载水平。

标准要求进行循环加载测试,模拟预应力锚具在实际运行中的受力状态。

最大试验荷载通常达到锚具标称承载力的规定倍数,以验证安全裕度。

3. 数据采集与监测

实时监测锚具位移、混凝土应变、裂缝宽度。

记录荷载-位移曲线,分析锚固系统在不同荷载水平下的响应。

重点监测锚下混凝土是否出现异常裂缝或局部破坏。

4. 破坏模式分析

试验最终加载至破坏,记录破坏模式和极限承载力。

分析破坏是否发生在预期部位(如预应力筋断裂),而非锚固区先于预应力筋失效。

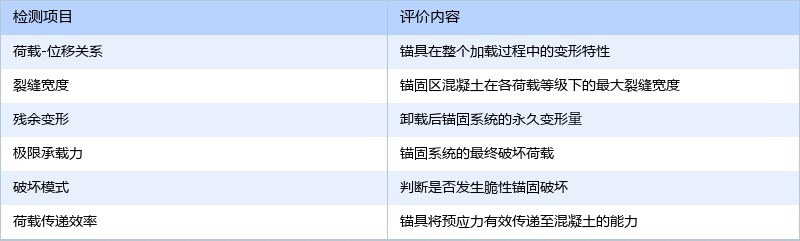

三、主要检测项目

按照EAD 160004-00-0301,荷载传递检测重点关注以下指标:

255.4

四、中钢国检EAD检测能力

中钢国检已建立完整的EAD 160004-00-0301试验能力,具备以下优势:

设备能力:配备适用于风电混塔锚具的大吨位静载试验系统,满足EAD标准的高荷载要求。

技术团队:工程师团队熟悉EAD标准条文和试验细节,能够严格执行标准要求。

数据权威:试验数据采用高精度传感器采集,报告严谨规范,可作为型式检验依据。

资质保障:出具CMA/CNAS认证检测报告,满足国内外项目验收要求。

如需按EAD 160004-00-0301开展风电混塔锚具荷载传递检测,欢迎联系中钢国检,获取专业的检测方案。
