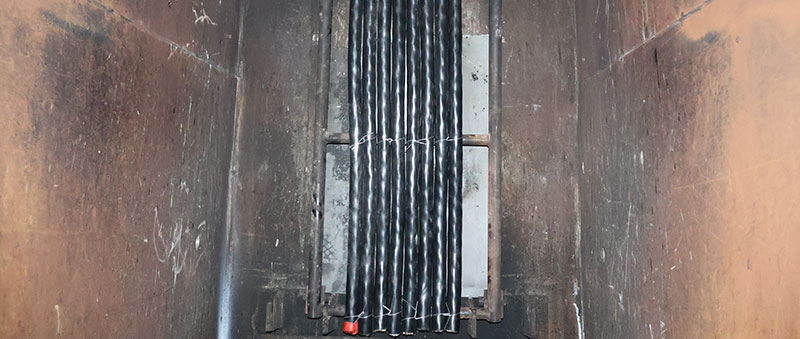

电线电缆成束燃烧试验

电线电缆成束燃烧试验是评价线缆阻燃、抑燃、阻火蔓延能力的核心型式试验，也是建筑消防、电力工程、轨道交通、地下管廊、工矿厂区等重点工程强制验收项目。区别于单根电缆燃烧试验，成束燃烧试验模拟工程现场多根电缆密集敷设、桥架成束布置的真实火灾工况，精准考核线缆在密集排布状态下的火焰蔓延、自熄能力、炭化扩散程度与燃烧安全性能。成束阻燃性能不达标，火灾发生时极易出现火焰快速纵向蔓延、跨区域串燃、持续助燃复燃等问题，造成火势扩大、大面积线路损毁、消防逃生通道受阻，引发重大电气火灾事故。因此，电线电缆成束燃烧试验是产品型式检验、出厂质检、进场复检、消防备案、工程竣工验收、招投标合规审核的关键必检项目。中钢国检具备CMA、CNAS双重资质，可提供全套电线电缆成束燃烧试验检测服务，出具全国通用、行业认可度高的合规检测报告。

可全面承接各类成束敷设电线电缆燃烧性能检测，覆盖市面主流工程线缆品类：电力电缆、控制电缆、屏蔽电缆、低烟无卤电缆、阻燃电缆、耐火阻燃电缆、轨道交通专用电缆、建筑布线电缆、矿用电缆等。适配高层建筑、公共建筑、地铁隧道、地下综合管廊、工业厂房、电力电网、市政消防等全场景工程送检需求，支持A、AF/R、B、C、D全等级成束燃烧分级试验。

检测项目

电线电缆成束燃烧试验涵盖全等级成束阻燃检测、火焰蔓延性能、炭化高度判定、自熄性能、燃烧残留物评价、配套烟毒性能六大核心模块，覆盖国标全部分级验收指标，全方位验证线缆密集敷设工况下的防火阻燃安全性能：

1. 全等级成束燃烧分级试验

核心主控检测项目，严格按照国标分级开展A、AF/R、B、C、D类成束垂直燃烧试验，根据线缆非金属材料体积含量匹配对应试验工况，通过标准燃烧器持续供火，模拟真实桥架密集敷设燃烧场景，判定线缆阻燃等级是否达标，是线缆阻燃资质定级、工程准入的核心依据。

2. 火焰垂直蔓延性能检测

精准检测试验过程中火焰垂直爬升高度、蔓延速率、扩散范围，判定线缆抑制火势纵向传播的能力。有效排查线缆易燃、助燃、火焰快速扩散等隐患，验证成束状态下的阻火隔离性能，保障火灾中可有效限制火势扩散范围。

3. 炭化损伤高度判定

试验结束后精准测量线缆试样炭化区间、最大炭化高度与损伤范围，对照规范阈值判定损伤程度。炭化高度是成束燃烧试验合格判定的核心指标，直接反映线缆耐高温、抗灼烧、抗老化破损能力，杜绝大面积线缆灼烧失效。

4. 燃烧自熄与复燃性能检测

检测停止供火后线缆自行熄燃能力、残火持续时间、是否存在复燃、阴燃现象。优质阻燃线缆需具备快速自熄、无持续阴燃、不复燃特性，有效避免火源残留引发二次燃烧、火势复燃扩大等安全隐患。

5. 燃烧残渣与完整性评价

观察试验后线缆护套、绝缘层破损状态、脱落情况、滴落物燃烧特性，排查熔融滴落助燃、护套大面积脱落、结构破损严重等问题，综合评价线缆燃烧后的结构完整性与工况适配性。

6. 配套烟密度与烟气毒性检测

可配套开展成束燃烧同步烟密度、烟气酸碱度、烟气毒性检测，综合评定线缆火灾工况下的排烟安全性能，兼顾阻燃防火与逃生环境安全，适配高层建筑、地铁、地下密闭空间等高要求工程验收标准。

GB/T 18380.31~36《电缆和光缆在火焰条件下的燃烧试验 成束垂直火焰蔓延试验》

GB/T 19666-2019《阻燃和耐火电线电缆或光缆通则》

GB 31247-2014《电缆及光缆燃烧性能分级》

IEC 60332-3系列《成束电缆垂直燃烧试验规范》

电线电缆成束燃烧试验无固定统一报价，整体费用根据线缆规格、成束燃烧等级（A/B/C/D/AF/R）、试样数量、配套检测项目综合核定。常规C、D类低等级成束燃烧试验工况简单、成本更低；A、AF/R类高等级成束燃烧试验试样量大、供火时长、设备能耗高、试验工序繁琐，检测费用相对更高。中钢国检支持客户按需搭配检测项目，报价透明合规、无隐形收费，可根据厂家型式认证、产品质检、工程进场复检、消防备案、招投标验收等场景定制高性价比专属检测方案。

送检线缆样品需护套完整、绝缘层无破损、无老化变形，样品规格、材质、生产批次与工程批量用材一致，确保检测数据真实具备工程代表性。

送检时需明确线缆型号规格、阻燃等级、绝缘护套材质、试验等级及报告用途，精准匹配对应成束燃烧试验方案。

严格按照规范足量送检试样，满足不同等级成束试验的根数、长度、排布要求，保障试验流程合规、判定结果有效。

样品运输过程做好防护，避免线缆挤压破损、护套划伤、弯折变形，防止样品损伤影响试验结果准确性。

用于消防备案、工程竣工验收、产品型式认证、招投标审核的报告，可优先出具带CMA、CNAS资质的权威合规检测报告。

中钢国检作为老牌第三方检测机构，深耕行业40余年，拥有非常丰富的电缆检测经验，下面是某单位委托中钢国检做的电力电缆检测，客户送检了17米样品，共委托了9项检测项目指标，其中就包括成束阻燃试验，详细内容如下：

样品名称：电力电缆

规格型号：WDZA-YJY23-8.7/10kV-3×300mm²

样品数量：17m

代表数量：730m

检测依据：1.GB/T 17650.2-2021《取自电缆或光缆的材料燃烧时释出气体的试验方法第2部分: 酸度(用 pH 测量)和电导率的测定》;

2.GB/T 18380.34-2022《电缆和光缆在火焰条件下的燃烧试验 第 34 部分：垂直安 装的成束电线电缆火焰垂直蔓延试验　B 类》;

3.GB/T 4909.2-2009《裸电线试验方法 第 2 部分:尺寸测量》;

4.GB/T 12706.2-2020《额定电压 1 kV(Um=1.2 kV)到 35 kV(Um=40.5 kV)挤包绝缘 电力电缆及附件 第 2 部分：额定电压 6 kV(Um=7.2kV)到 30 kV(Um=36 kV)电 缆》;

5.GB/T 17651.2-2021《电缆或光缆在特定条件下燃烧的烟密度测定第 2 部分:试验 程序和要求》。

判定依据：1.GB/T 12706.2-2020《额定电压 1 kV(Um=1.2 kV)到 35 kV(Um=40.5 kV)挤包绝缘 电力电缆及附件 第 2 部分：额定电压 6 kV(Um=7.2kV)到 30 kV(Um=36 kV)电缆》；

2.GB/T 19666-2019《阻燃和耐火电线电缆或光缆通则》。

检测项目：1.酸度和电导率试验：电导率，2.酸度和电导率试验：pH 值，3.成束阻燃试验，4.导体 截面积，5.导体电阻，6.电压试验，7.导体检查，8.绝缘厚度，9.燃烧性能：烟密度(最 小透光率)。

完成期限：7 天

检测结论：送检样品所检项目中导体截面积只给实测结果不判定，其余检测项目符合 GB/T 12706.2-2020 及 GB/T 19666-2019 标准要求。

以上就是中钢国检根据客户委托的样品检测项目结果，出具的电缆检测报告，报告加盖了CMA、CNAS等资质印章，具备法律效力，在中钢国检官网和国家质量监督局均线上可查，全国认可，用途广泛。

中钢国检是具备CMA、CNAS双重资质的权威第三方检验检测机构，深耕电线电缆消防阻燃性能检测领域多年，拥有标准化大型成束燃烧试验室、标准梯架试验装置、程控燃烧系统、烟气检测一体化设备，可独立完成全等级电线电缆成束燃烧试验及配套烟毒、阻燃性能检测，试验全程自主开展、无外包环节，检测数据精准可靠、合规性强。技术团队熟练掌握建筑、消防、电力、轨道交通多行业验收标准与认证要求，支持寄样送检，可根据产品认证、工程招标文件、消防审核要求定制专属检测方案。机构出具的检测报告全国通用、行业认可度高，广泛应用于线缆厂家产品型式检测、质量升级、工程材料进场复检、消防备案、项目竣工验收，为线缆生产企业、施工单位、工程总包企业提供专业、合规、高效的第三方检测技术支撑。
