道岔是铁路的“咽喉”，列车过岔时的冲击、振动全靠那几毫米后的橡胶垫板缓冲。垫板一旦提前硬化、开裂或压塌，道岔几何尺寸就会漂移，轻则坐车晃悠，重则影响行车平稳。标准TB/T 3514-2018《客货共线铁路道岔用弹性垫板》把这事儿卡得很死——它适用于标准轨距、客速不大于200km/h、货速不大于120km/h的有砟道岔橡胶垫板，从原材料、尺寸外观到各项物理性能、耐久性能，全部给出了技术要求、试验方法和检验规则。
一、静刚度与疲劳性能
这两项是橡胶垫板作为承力缓冲件最核心的指标，直接关系到道岔的整体刚度匹配和使用寿命。

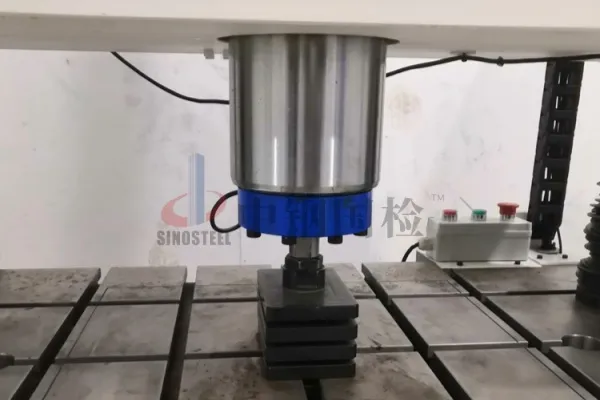

静刚度：静刚度是垫板在静态受压时的刚度值，标准中按铁垫板上垫板和铁垫板下垫板分别给出要求。试验在材料试验机上对试样逐级加载、卸载，记录力-位移曲线并取值。此外，严寒地区使用时还要做低温静刚度变化率检验。
疲劳性能：垫板服役期间要承受列车通过时的循环载荷，疲劳性能就是检验它“抗造”不“抗造”。
按标准规定：垫板经3×106次疲劳试验后，不应出现裂纹，永久变形率不应大于10% ，静刚度变化率不应大于20%。这三个条件必须同时满足，缺一不可。服役中断裂、压塌或刚度衰减过大，往往就是疲劳性能没达标。
二、基础物理性能
这组指标反映的是橡胶本身的“底子”，原材料配方一变，这里最先体现。
硬度：按标准进行。操作要点是：随机抽取一块垫板，在5个不同部位测量，取5个测试数据的中值作为最终硬度值。这一步很关键——只测一点容易受局部缺陷干扰，5点中值才具有代表性。
拉伸性能：包括拉伸强度、拉断伸长率和200%定伸应力三项，按标准进行，采用1型哑铃状试样。拉伸强度反映橡胶抵抗被拉断的能力；拉断伸长率反映橡胶的延展性；200%定伸应力反映橡胶在中度拉伸下的刚度，间接表征交联密度。
压缩永久变形：按标准规定的试验条件执行。这个项目模拟的是垫板在长期受压后“回不来”的程度——变化越大，说明橡胶弹性恢复越差，道岔下沉量就会随时间累积。
三、耐久与环境适应性
铁路垫板要在室外一待十几年，日晒雨淋、冬冻夏烤，还得防着偶尔滴落的机油。这组试验就是给垫板的“抗衰老能力”打分。

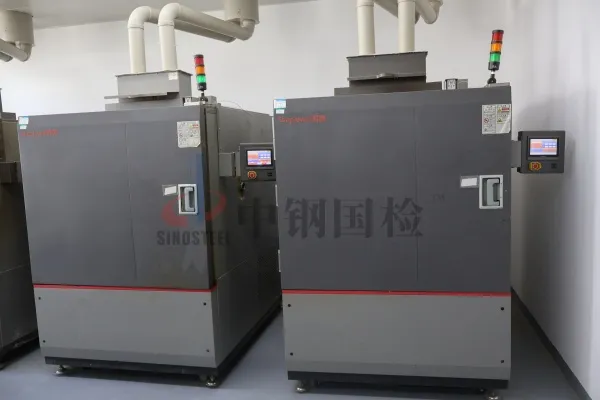

热空气老化试验：把试样放进热空气老化箱加速老化后，再测硬度、拉伸强度、拉断伸长率等指标的变化率，考察橡胶的耐热氧化能力。
耐水试验：将试样浸入水中，到规定时间后取出，检测体积变化率和性能变化率，考察橡胶在水环境下的溶胀和性能衰减。
耐油试验：道岔区域偶有润滑油滴落，耐油性差的垫板会发胀、软化、丧失承载能力。
臭氧老化试验：臭氧会让橡胶表面产生龟裂，尤其在应力状态下更明显。试验采用静态拉伸＋臭氧暴露方式，模拟垫板在受力状态下遭受臭氧侵蚀的耐久能力。
四、结语
道岔弹性垫板在铁路线上承担着缓冲冲击、稳定轨距的关键作用，根据标准严格进行检测的根本目的就是垫板安装之前，把那些肉眼看不见的材料缺陷和性能短板提前筛出来，每一项检测都是在替未来的安全、维修成本和法律责任“排雷”。
中钢国检为您推荐道岔垫板检测：别让一块橡胶毁了整条线路的安全。我们将将随时为你解答关于产品和服务的疑问，同时你还可以了解检测小知识其它信息或浏览常见问题。
