标准规范下 S-N 曲线完整测定流程是什么？去哪里做合规、数据可靠的疲劳寿命试验？
在轨道交通、风电装备、工程机械、汽车零部件、钢结构、紧固件等行业产品研发与安全评估中，S-N 曲线（应力 - 寿命曲线） 是评价材料、构件疲劳性能最核心的依据。通过 S-N 曲线可以确定疲劳极限、条件疲劳极限，预测交变载荷下构件疲劳寿命，指导结构优化、制定安全服役标准。很多企业研发人员经常咨询：标准规范下 S-N 曲线完整测定流程是什么？去哪里做合规、数据可靠的疲劳寿命试验？今天为大家系统讲解 S-N 曲线测定方法，同时介绍具备全流程检测能力的第三方机构 —— 中钢国检。
S-N 曲线，纵坐标 S 代表循环应力（应力幅 / 最大应力），横坐标 N 代表疲劳失效循环次数，坐标通常采用双对数坐标系。 试验通过多个应力等级开展恒幅交变加载试验，记录每个应力水平下试样发生疲劳断裂的循环次数，将所有有效试验数据拟合连线，最终得到 S-N 曲线。 借助曲线可以实现：
获取材料疲劳极限或条件疲劳极限；
预估特定应力下零部件疲劳使用寿命；
对比不同热处理工艺、表面处理、焊接工艺对疲劳性能的影响；
为产品结构设计、仿真校核、耐久性评审提供实测试验数据。
1、明确执行标准与试验方案
开展试验前，结合产品应用场景选定标准，主流执行规范： 国内标准：GB/T 3075-2021《金属材料 疲劳试验 轴向力控制方法》、GB/T 4337《金属材料 旋转弯曲疲劳试验》、GB/T 24176《金属材料疲劳试验数据统计方案与分析方法》 国际标准：ISO 12107、ASTM E466、ASTM E739
工程师需要提前确定关键试验参数：应力比 R、加载波形（正弦波优先）、试验频率、目标循环基数（钢材常用 10⁷次，铝合金等有色金属采用 10⁸次作为条件疲劳判定依据）、试验温度（室温 / 高低温环境试验）。
2、试样制备与检验
试样分为标准光滑试样、缺口试样、焊接接头试样，也可直接采用成品零部件开展构件级疲劳测试。 试样表面质量直接影响疲劳试验结果，试样不得存在划痕、磕碰、加工刀痕；同一批次试样尺寸、热处理、表面工艺保持统一。正式试验前记录试样尺寸、材质信息、加工工艺。
3、设备校准与试样装夹
试验机提前完成载荷系统校准，载荷控制精度满足标准要求。 轴向疲劳试验重点保证装夹同轴度，避免产生附加弯矩；弯曲、扭转疲劳严格校准支撑位置。完成装夹后进行预加载试运行，排查夹持松动、偏心等问题，规避数据失真。
4、分级加载试验、采集有效寿命数据
按照高应力至低应力顺序设置至少 5～7 级应力水平； 每一级应力水平下开展多根平行试样测试，降低试验离散性； 持续施加循环载荷，两种终止判定条件： 试样发生疲劳断裂、载荷明显下降，记录失效循环次数 N； 达到预设最大循环次数仍未断裂，判定为通过（未失效）。
5、数据筛选、拟合绘制 S-N 曲线
剔除因为装夹偏心、试样表面缺陷造成的异常失效数据； 采用最小二乘法开展回归拟合，在双对数坐标系绘制完整 S-N 曲线； 同时计算置信区间，形成标准化试验结果，区分无限寿命区间与有限疲劳寿命区间。
行业常见误区：部分小型实验室减少应力等级、减少平行试样数量，最终拟合出的 S-N 曲线误差极大，无法用于研发设计、项目验收。想要数据具备参考价值，必须严格遵循标准的数据统计要求。
中钢国检（国家金属制品质量检验检测中心）隶属于中钢集团，是国内老牌国有第三方公正检测机构，拥有CMA、CNAS、ILAC全套权威资质，疲劳检测参数全部在资质附表范围内，检测报告具备法律效力，可用于新产品研发、型式试验、工程验收、招投标资料、技术争议鉴定、出口产品认证。

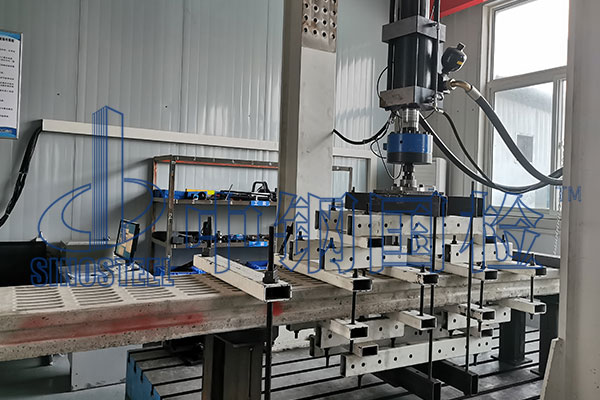

疲劳试验机设备实拍
1、完善的疲劳试验设备矩阵，多种加载形式一站式测试
实验室配备大吨位电液伺服疲劳试验机、高频电磁共振疲劳系统、扭转疲劳试验机，支持多种试验模式： 轴向拉压疲劳、旋转弯曲疲劳、四点弯曲疲劳、扭转疲劳、复合载荷疲劳； 可开展室温、高低温环境疲劳试验；从小尺寸标准试样、螺栓、弹簧、焊接接头，到大尺寸钢结构构件、风电紧固件、轨道交通配件均可承接，无需外送分包，全程实验室自主完成。
2、专业技术团队，协助定制 S-N 曲线试验方案
很多企业不清楚如何设置应力等级、试样数量、循环基数。中钢国检力学检测工程师深耕疲劳测试数十年，可以结合客户实际工况，定制合理化试验方案：
根据标准预估应力区间，优化试样数量，在控制检测成本的同时保证数据精度；
支持升降法测定疲劳极限，完整拟合全段 S-N 曲线；
试验结束后可配套开展断口分析、金相检测，分析疲劳开裂失效原因，提供工艺优化参考建议。
3、严格遵循国内外标准，试验过程全程可追溯
所有疲劳寿命试验按照 GB/T、ISO、ASTM 系列标准执行，试验过程录像留存、原始载荷数据完整存档。拒绝简化试验流程、缩减试样数量，保障 S-N 曲线数据真实、稳定，能够直接对接仿真分析、设计校核工作。
4、全国便捷送检，高效出具正式检测报告
支持客户样品邮寄送检；大型构件可沟通试验方案；常规疲劳测试项目周期可控，试验完成后快速出具加盖 CMA/CNAS 资质章检测报告；全程签订保密协议，保护企业材料配方、零部件设计数据等技术资料。
风电螺栓、钢结构焊接件、轨道交通钢轨及扣件、工程机械销轴、汽车底盘零部件、各类弹簧、高强度紧固件、钢丝绳、航空航天金属构件、压力容器配件等承受交变载荷的承力零部件。
产品长期承受循环载荷，疲劳失效属于突发性风险。提前通过 S-N 曲线测定明确材料疲劳性能，能够有效避免零部件在服役期间发生疲劳断裂，降低安全事故隐患。
结语
S-N 曲线测定流程繁琐，对设备精度、试验方案设计、标准执行力度要求极高，选择正规、有资质、具备完整疲劳试验能力的第三方检测机构至关重要。 如果您需要开展材料或构件 S-N 曲线测定、疲劳寿命试验、疲劳极限检测，欢迎联系中钢国检，我们为您提供标准化、一站式疲劳检测解决方案。
